地坪混凝土到底能不能添加粉煤灰！

前几年，地坪界都口径一致坚决抵制粉煤灰，都要求混凝土里不能添加粉煤灰，有些项目甚至直接把禁止掺粉煤灰写入合同！但这两年，出现了不同的声音，很多地坪同行又认为应该添加粉煤灰了。那到底地坪混凝土里能不能添加粉煤灰呢？答案是：应该加，但要适量添加，要加质量好的！

粉煤灰就是电厂烧煤，烟气里收下来的细灰，主要成分是活性二氧化硅和氧化铝。掺进混凝土里，它有三个实打实的好处：

第一，滚珠效应改善流动性：粉煤灰颗粒是圆球状的，在混凝土里像微型滚珠轴承，让骨料和浆体更容易流动，和易性好，泵送摊铺不费劲。同样塌落度要求下，掺粉煤灰的混凝土用水量更低，就能减少开裂，对强度和耐久性也好。减少泌水，收光阶段表层浆体均匀。



第二，降低水化热，减少温度裂缝：水泥水化是个放热过程，大体积混凝土浇完内部温度能到六七十度，内外温差一拉，裂缝就出来了，粉煤灰自身几乎不放热，用它替代部分水泥，等于给混凝土退烧，有效防止脱水收缩、减少大面积地坪不规则裂缝、温度裂缝和龟裂的产生。

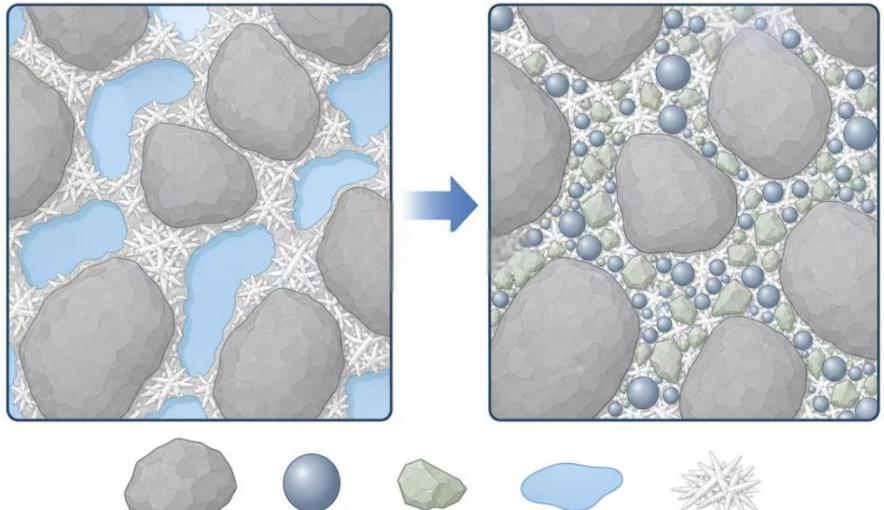

第三，后期强度持续增长，火山灰效应：粉煤灰早期没强度，必须靠水泥水化生成的氢氧化钙这个碱性环境来激发它反应生成水化硅酸钙凝胶，28天以后还在慢慢反应，填充空隙，表层毛细孔变少，让混凝土越来越密实，告别离析。后期做密封固化剂渗透深度更深、抛光亮度更高、防尘效果更好。



粉煤灰的品质需符合国标GB/T1596的规定，粉煤灰一级最优，二级以上的粉煤灰才能用在结构混凝土里。对于大面积工业地坪、固化地坪、金刚砂耐磨地坪，强烈推荐掺加，掺量建议5%-10%，固化地坪不宜高掺，掺太高会拖慢早期强度，收光窗口期拉长。

早年大家抗拒使用粉煤灰，是因为过度添加使得混凝土早期强度明显偏低，或者是添加了劣质灰（比如烧失量超标、需水量大，细度大），甚至是假的粉煤灰（石灰石、煤矸石、炉渣等与粉煤灰混合）、脱硫灰、脱硝灰、伏黑灰等，导致混凝土气泡增多、颜色不均、用水量增大、塌落度损失快、影响混凝土强度和耐久性，造成表面强度低，耐磨差，脱层、浮浆、起砂、起灰、开裂，地坪人深受其苦！

所以不是掺不掺的问题，是掺什么灰、掺多少的问题。
