混凝土碳化：机理、防控与检测

        一、碳化机理

混凝土碳化属于慢性劣化过程，早期隐蔽性极强。其本质是大气中 CO₂ 沿混凝土内部孔隙渗入，与水泥水化产生的 Ca(OH)₂ 反应生成 CaCO₃ 和水，使混凝土碱环境由强碱性（pH 12.5~13.5）逐步弱化至中性以下。钢筋表面依赖高碱环境形成的钝化保护膜，在 pH 低于 9 时即遭破坏，随之水汽与氧气长驱直入，锈蚀就此开始。碳化不直接损伤混凝土基体，危害在于瓦解了钢筋的天然防护屏障。

值得强调的是，碳化对不同构件的后果迥异：素混凝土在碳化后表层孔隙被碳酸钙充填，密实度与抗渗性反而改善，回弹检测数值偏高即源于表层硬化；而配筋构件一旦失去钝化保护，锈蚀产物膨胀引发顺筋开裂、保护层剥落。同时，碳化过程中还会促使原本被固定的氯离子释放为自由态，与碳化形成协同侵蚀，加速速率远超两者单独作用之和，沿海高氯环境尤须警惕。

    二、碳化防控要点

1. 加大保护层厚度：碳化推进与时间近似线性相关，保护层加厚可成倍延长钢筋安全服役期，属投入最低的基础措施。

2. 提高密实度：CO₂ 依赖孔隙渗透，低水胶比、充分湿养护可显著压缩孔隙通道，拖慢碳化前锋。

3. 表面涂覆防护：对碳化深度已逼近保护层的既有结构，涂刷封闭型防碳化涂料，封堵表层孔隙、阻隔 CO₂ 内渗，为延缓锈蚀争取时间。



    三、碳化深度检测方法

    检测碳化深度是评估构件耐久性状态、决定是否需作防护处理的基础环节，常见方法如下。

       1. 酚酞酒精指示剂法（现场首选）

    这是现行规范中最常用的检测手段，操作简便、结果直观：

l 器具：浓度为 1% 的酚酞酒精溶液、小型锤凿或电镐、游标卡尺或专用碳化深度尺。

l 操作步骤：

1) 在测区凿出直径约 15~20mm、深度大于预期碳化深度的孔洞（或敲开新鲜断面），清除粉末碎屑；

2) 立即向孔壁或断面喷洒酚酞指示剂，静置约 30 秒；

3) 观察显色边界：未碳化区碱性尚存，呈紫红色；碳化区无色或呈灰白色；

4) 用游标卡尺沿垂直方向量测变色界面至构件表面的距离，即为碳化深度，读数精确到 0.5mm。

l 注意事项：取多点测值的算术平均值作为代表值；测点应避开钢筋位置、蜂窝麻面等缺陷区；断面应保持湿润且清洁，避免在强光直射下判读。

    2. 钻芯取样法（精确测定）

    对需要精确判定或存在争议的部位，可钻取芯样，在芯样表面喷洒指示剂，沿全厚度量测碳化深度分布，同时可兼顾芯样强度试验。此法结果可靠，但属局部破损检测，测点数量受限。

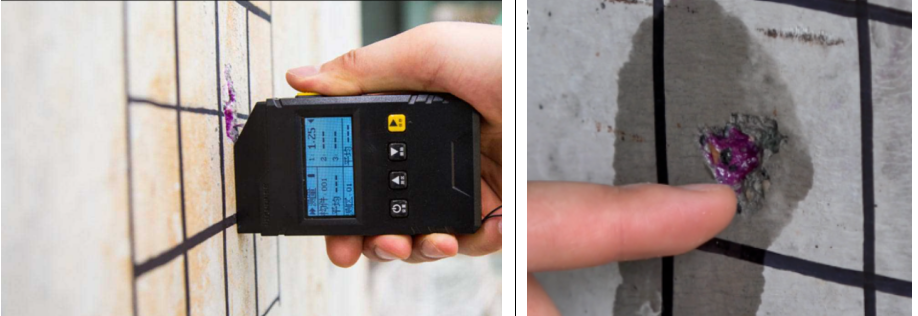

    3. 回弹法同步测定

    采用回弹法推定混凝土强度时，按规定需同步测定碳化深度以修正回弹值。可借助冲击钻在回弹测区钻小孔，用橡皮球吹净孔内粉末后滴入指示剂测定，一举两得。

    4. 检测频次与判定

l 对已服役结构，可按每构件或每检验批布置测区，每测区不宜少于 3 个测孔；

l 当碳化深度接近或超过保护层厚度时，应判定钢筋已处于锈蚀风险状态，及时补充钢筋电位、氯离子含量等专项检测，并制定防护或加固方案。



   结语

    碳化本身不致结构垮塌，真正的威胁在于其隐蔽性——钢筋在混凝土内部悄然锈蚀，待到顺筋裂缝贯通表面，修复便需凿除保护层、除锈补强、重做防护，代价远超事前防治。把握"检测在前、防护在后"的思路，对混凝土结构的长期安全至关重要。
