地坪固化，应该在混凝土浇筑后多久施工

    工业厂房的地坪，选用金刚砂固化的方案最多了。但固化施工应该在混凝土浇筑后多久开始，一直困扰着地坪人。今天，咱们就来把它说清楚。



一、行业标准最优时间（推荐首选）

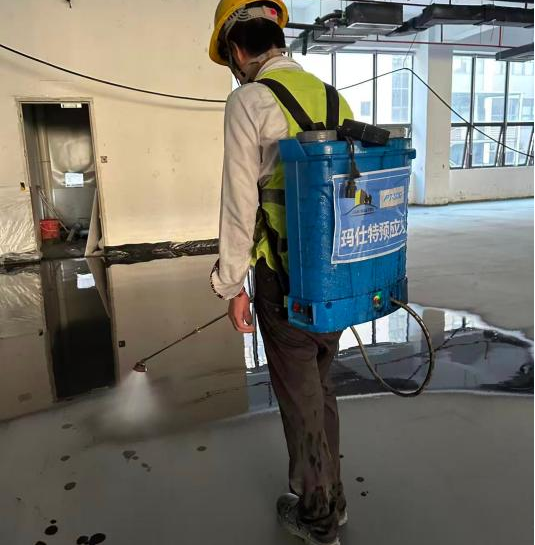

密封固化剂（锂/钠/钾基）核心反应原理：液态硅酸盐 + 水泥水化产物氢氧化钙Ca(OH)₂ → 硅酸钙致密凝胶，封堵毛细孔、提升硬度。

早期混凝土水化没完成，有效反应物不足。混凝土前7天快速水化，28天才完成标准水化反应，稳定生成足量游离氢氧化钙。

浇筑养护满28天（即混凝土的标准水化周期），此时：

ü 混凝土水化完全完成，游离氢氧化钙（固化剂反应原料）含量最高，固化剂渗透深度可达3~8mm，硬度、密实度、防尘效果拉满；

ü 混凝土的干缩、塑性收缩变形全部结束，做完固化后后期几乎不会收缩开裂；

ü 混凝土内部游离水充分蒸发，毛细孔完全敞开，不会稀释固化剂、不会表层泛碱发白。

浇筑收光产生的表层松软浮浆，前期强度极低。静置养护过程中，浮浆会自然粉化，后期打磨可轻松整体去除，露出下方均匀密实的骨料层。

所以地坪固化的最佳窗口期是28天~3个月，基层水化越充分、静置时间越久，固化地坪硬度、渗透深度、稳定性越强。

但也不是无限越晚越好，超过6个月混凝土表层会碳化反而会小幅削弱反应效果，这就需要打磨磨掉碳化层再施工才可补救。



二、工期紧张可提前施工（注意天数不是硬性标准，需要看实测指标）

新浇混凝土内部含水率极高（＞12%），内部游离水占据毛细孔，阻断渗透，水泥还在持续水化消耗钙离子，此时喷固化剂，可反应原料少，凝胶生成量极低，固化剂液体无法向下渗透，只能停留在表面，要么被水分稀释失效，要么接触空气析出白盐泛碱，完全做不到深层硬化。

1）最低安全提前节点：14天（两周，这是多数地坪材料厂商允许的最早时间）

必须同时满足以下4项检测条件，缺一不可：

抗压强度：回弹仪检测≥C25（30MPa）；

含水率：地面含水率≤8%（保鲜膜24h无结露为简易判定方法）；

表面硬度：硬度笔检测≥2H，无起砂、起灰、空鼓；

无油污、空鼓、松散层；

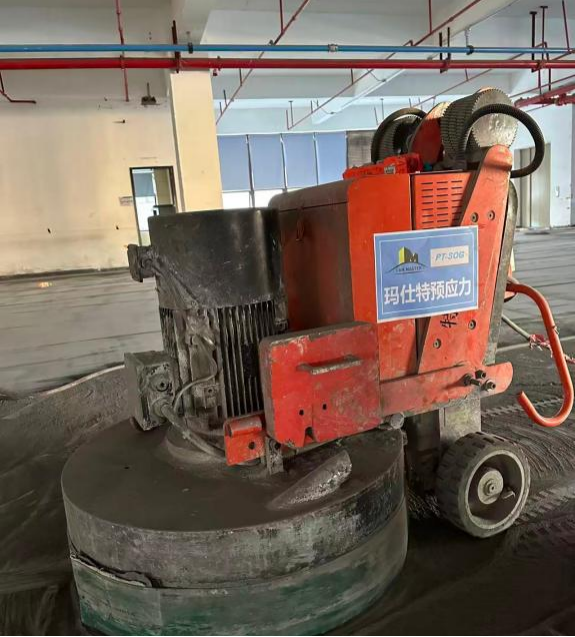

进场前必须粗磨2~3mm，彻底打磨清除表层松软浮浆，打开毛细孔。

2）绝对禁止7天内施工：

7天混凝土仅完成70%强度，内部含水量极高，固化剂只能停留在表面浅层，反应不充分，后期极易脱层、起灰、开裂。早期内部应力、塑性收缩、干缩变形还在持续发生。如果提前做完固化封闭表层，内部后期收缩会直接拉裂已经固化的致密面层，出现不规则裂缝，早期施工固化剂会锁死浮浆，后期车辆碾压直接表层起灰、脱层。



三、越晚做越有利于成品保护。

固化施工等土建交叉施工全部结束再实施，可以避免成品破坏。厂房、车库前期机电、消防、管网、吊装重型设备交叉作业，极易划伤、砸损地面。等所有土建工序完工、场地清理干净后再做固化，一次性成型，不用后期修补返工。
